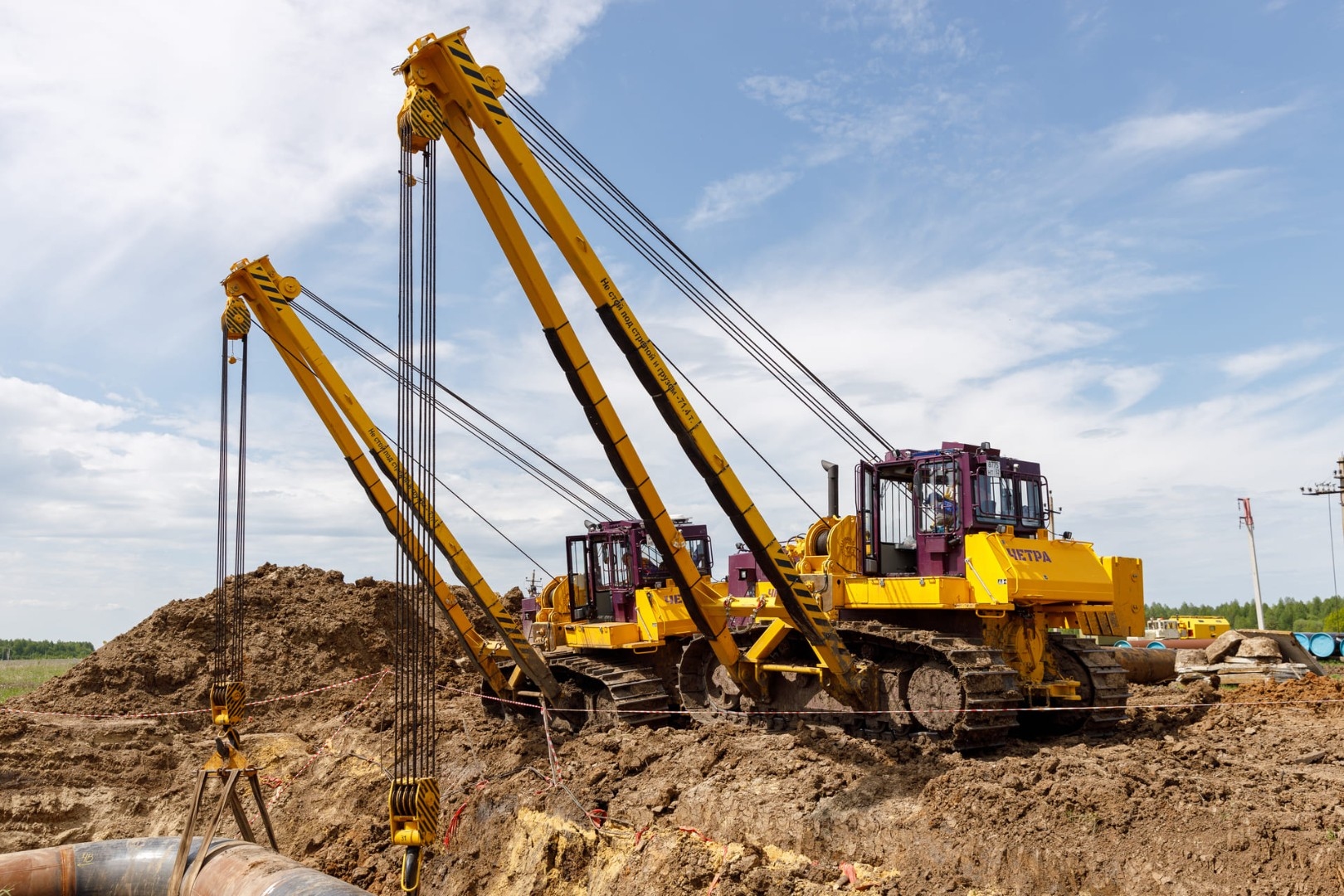

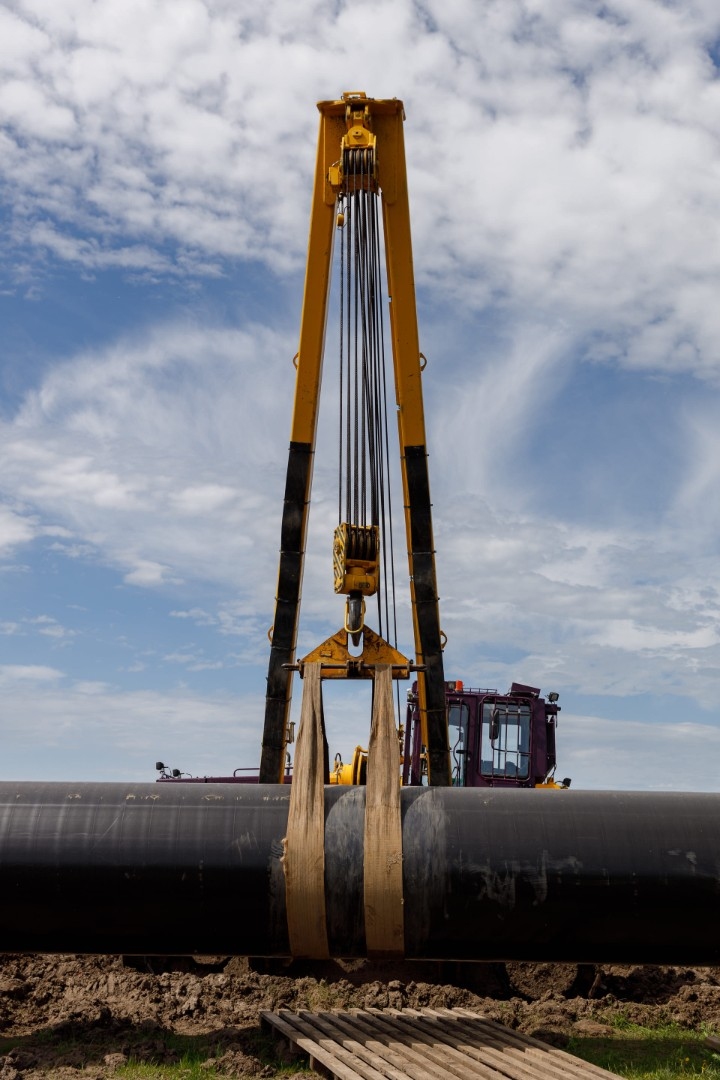

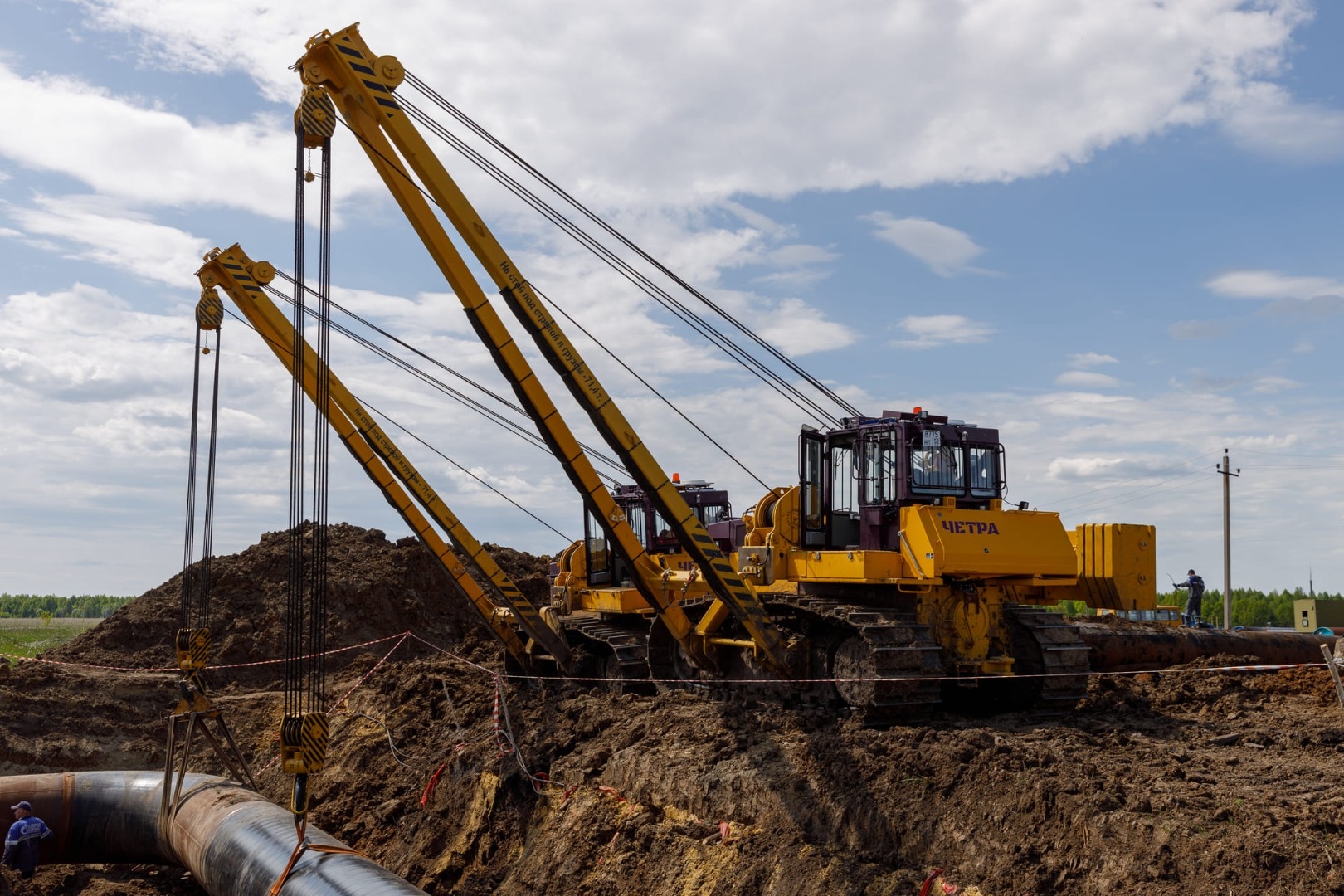

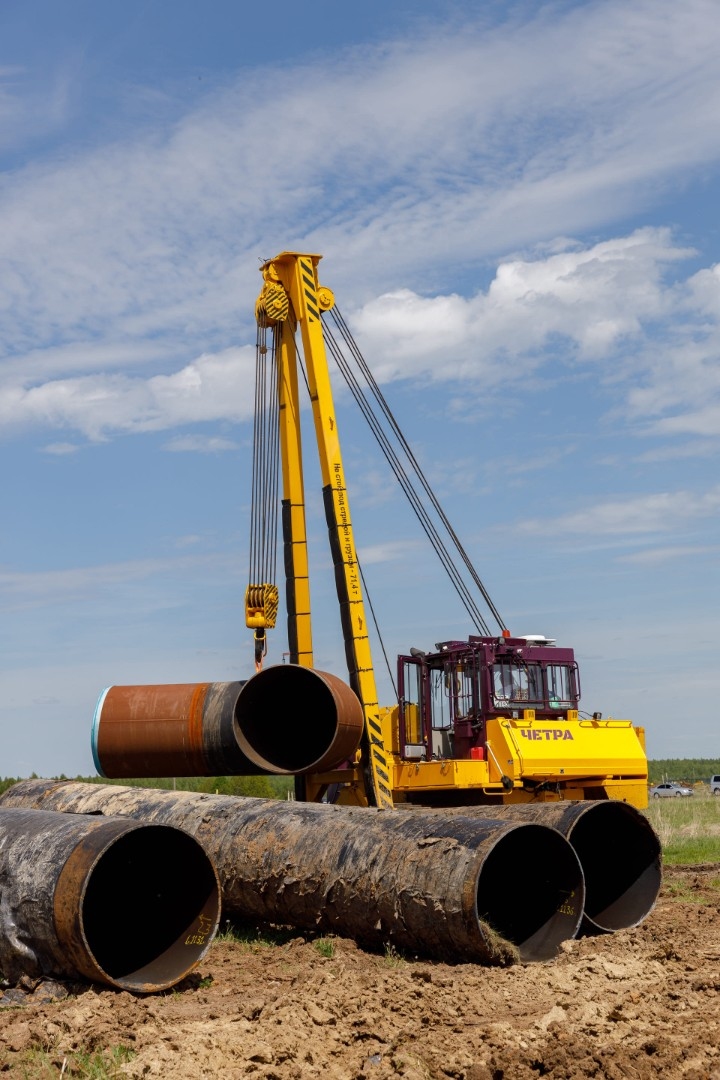

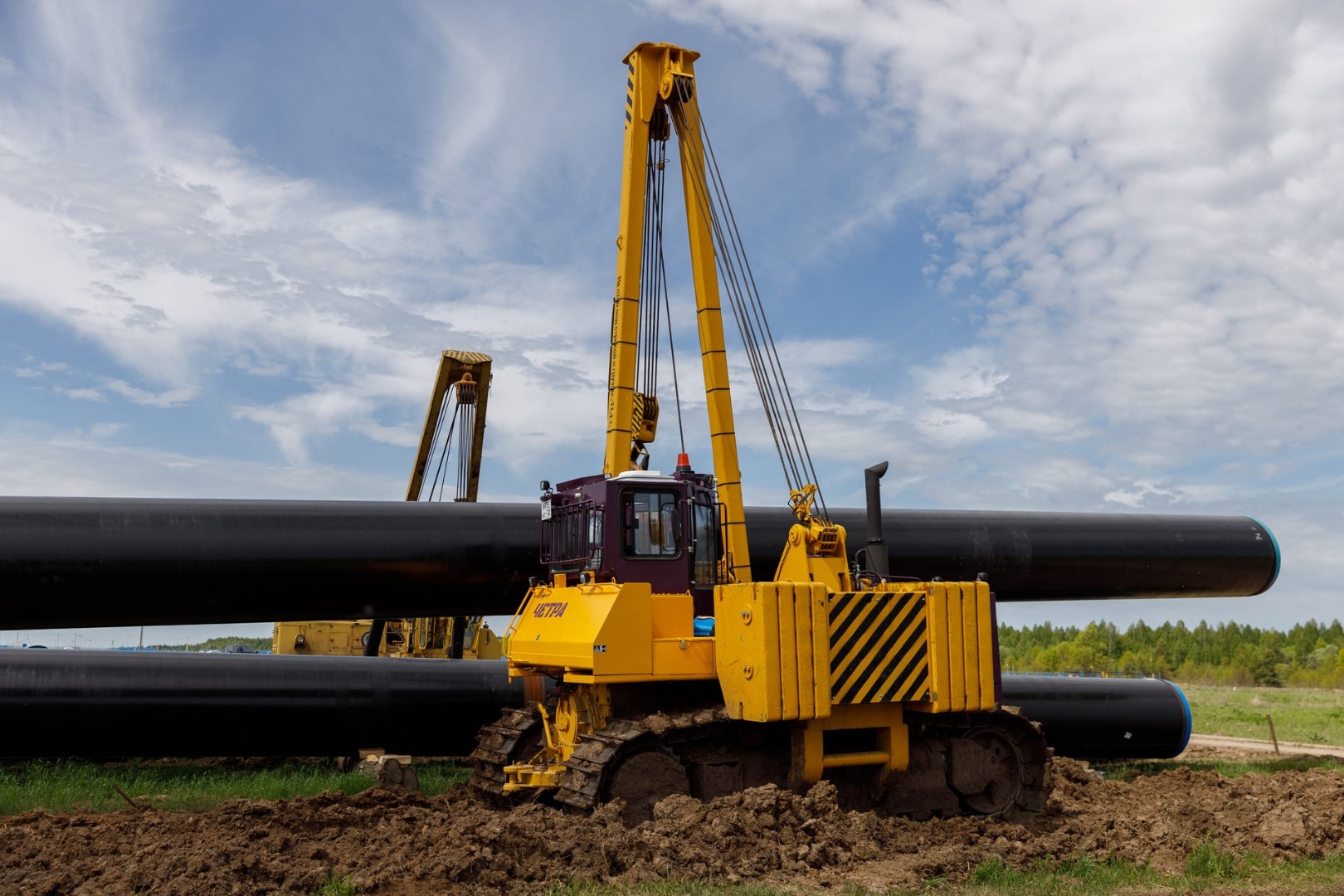

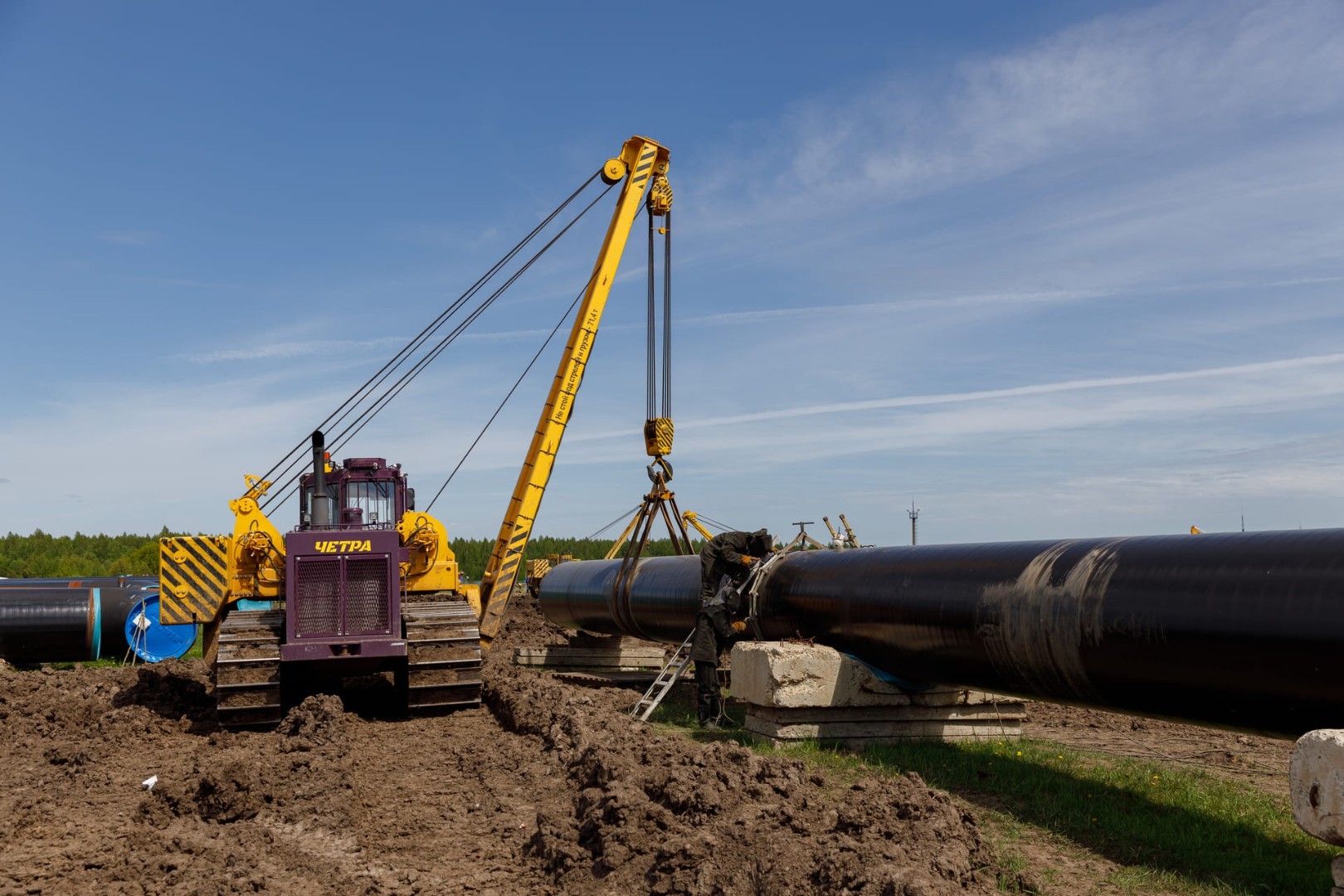

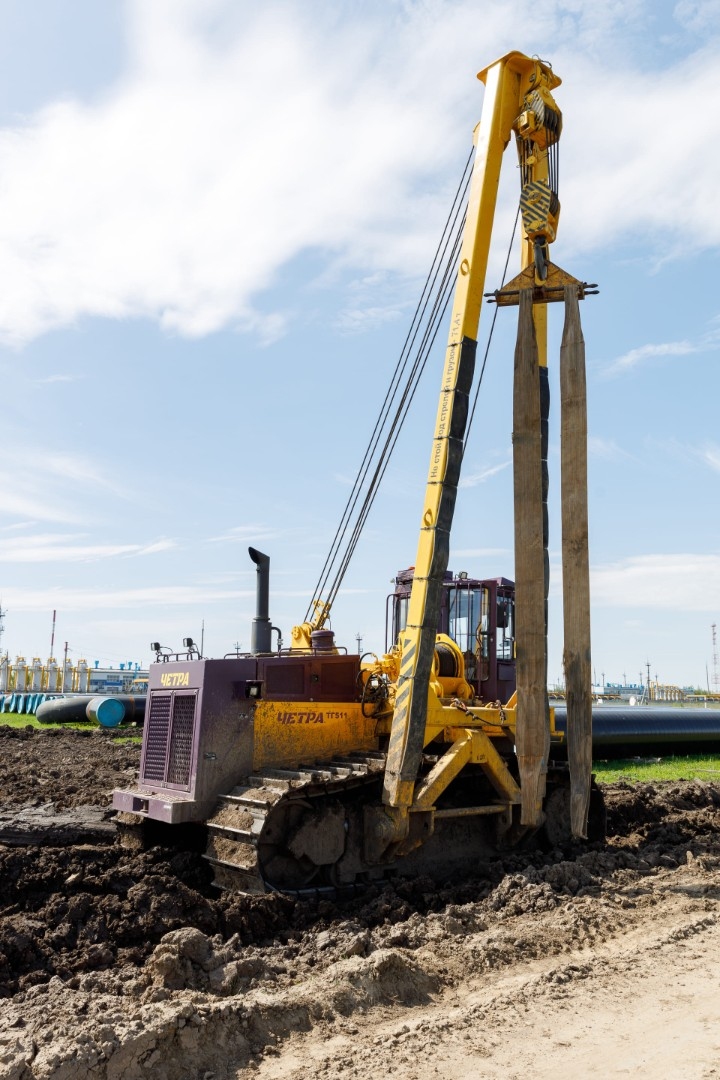

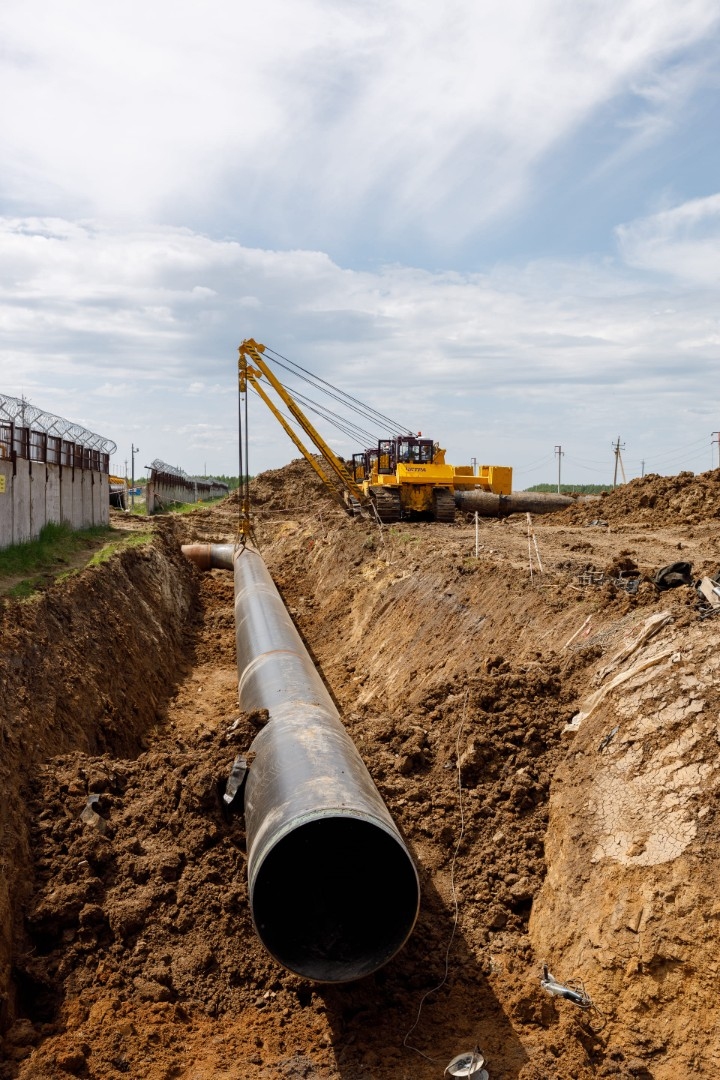

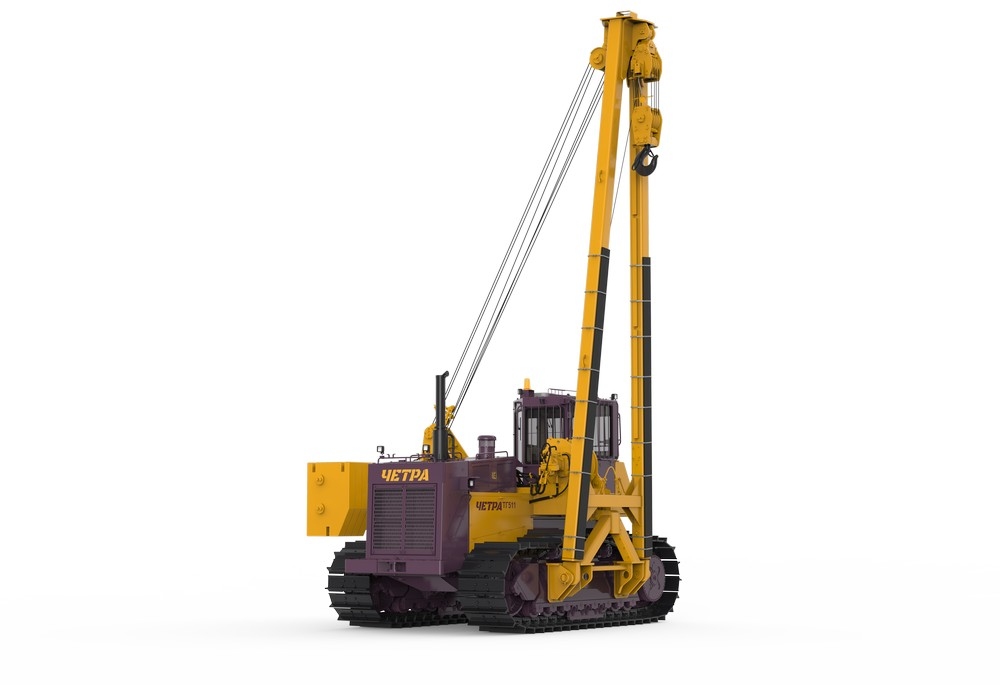

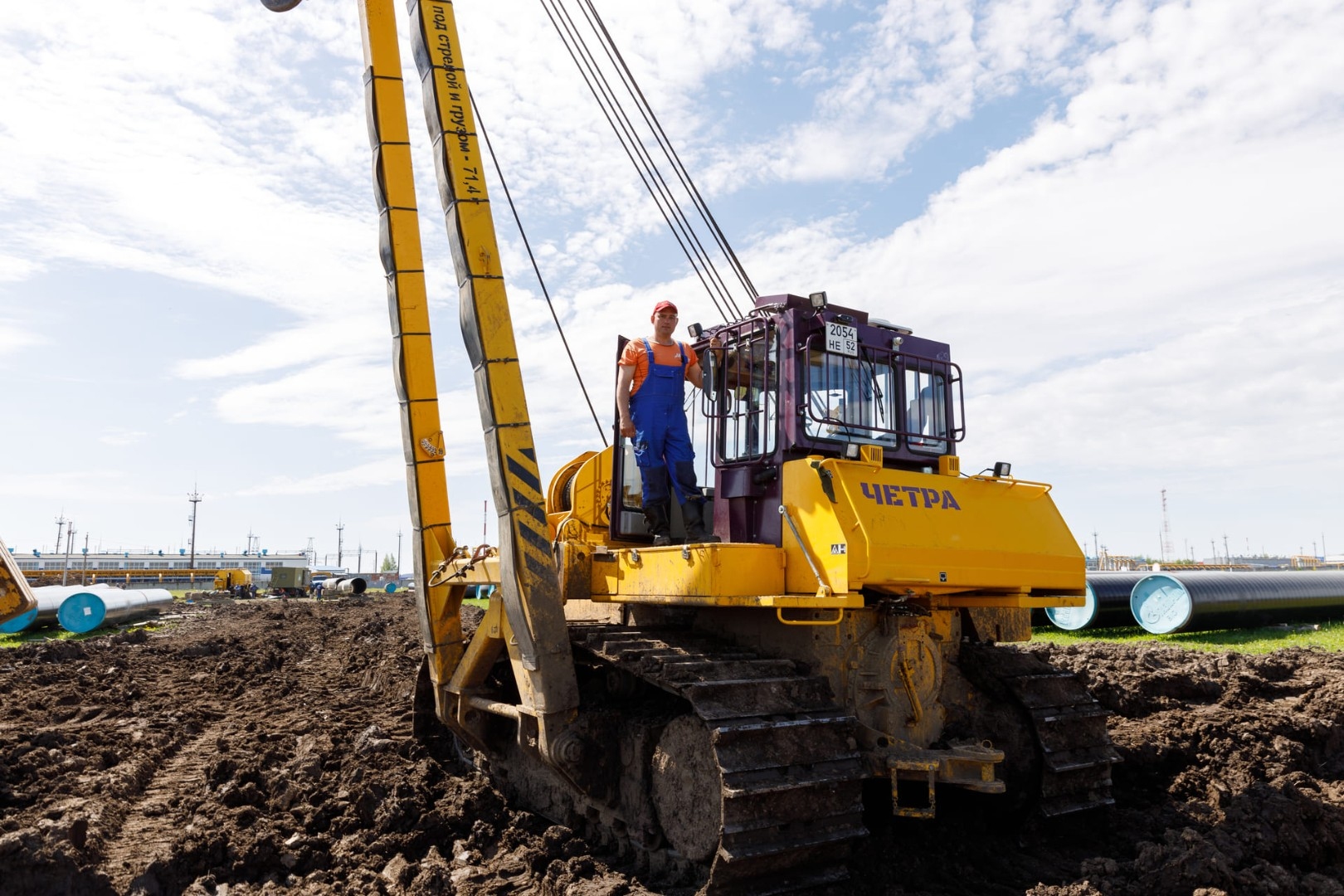

Кран-Трубоукладчик ЧЕТРА ТГ511

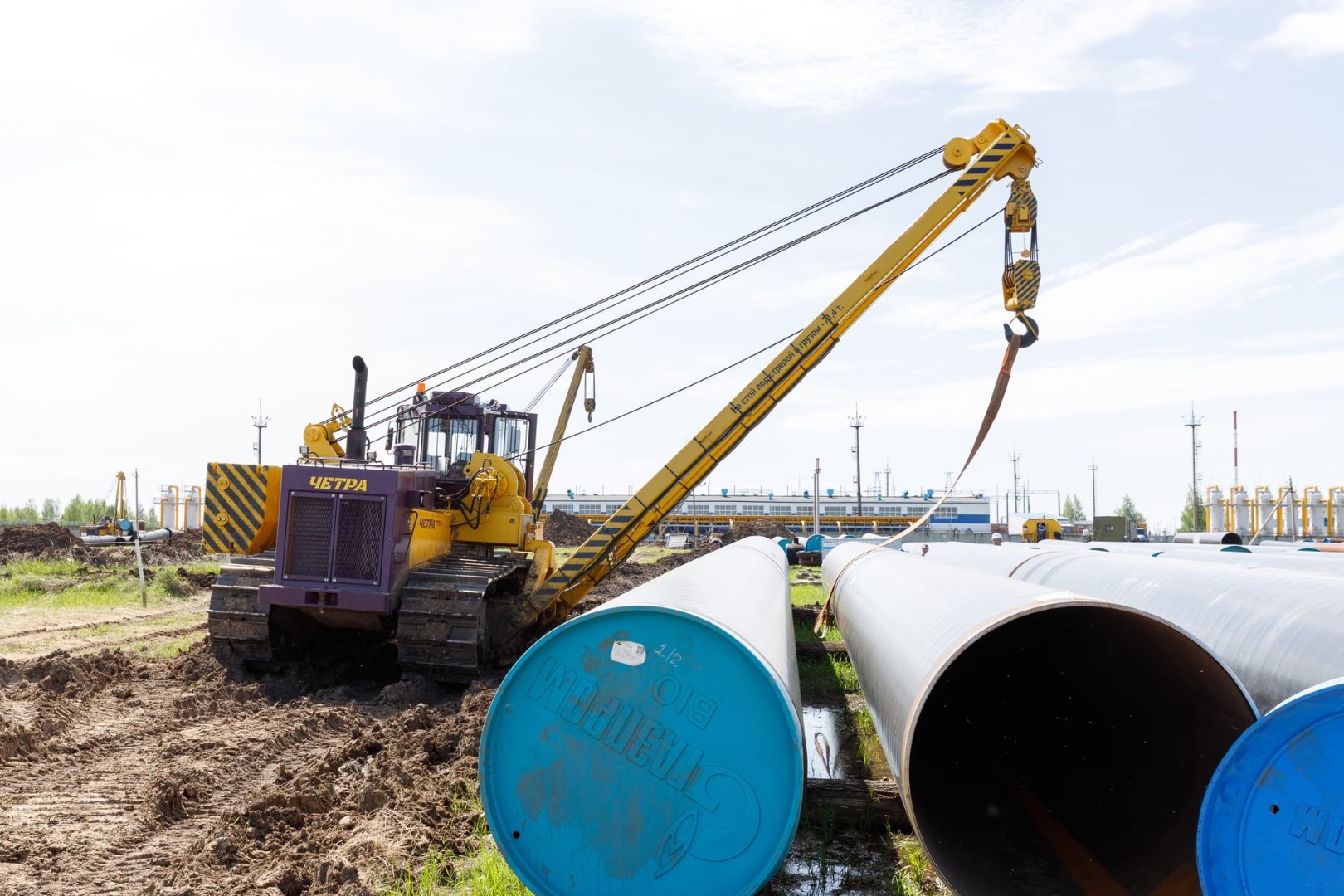

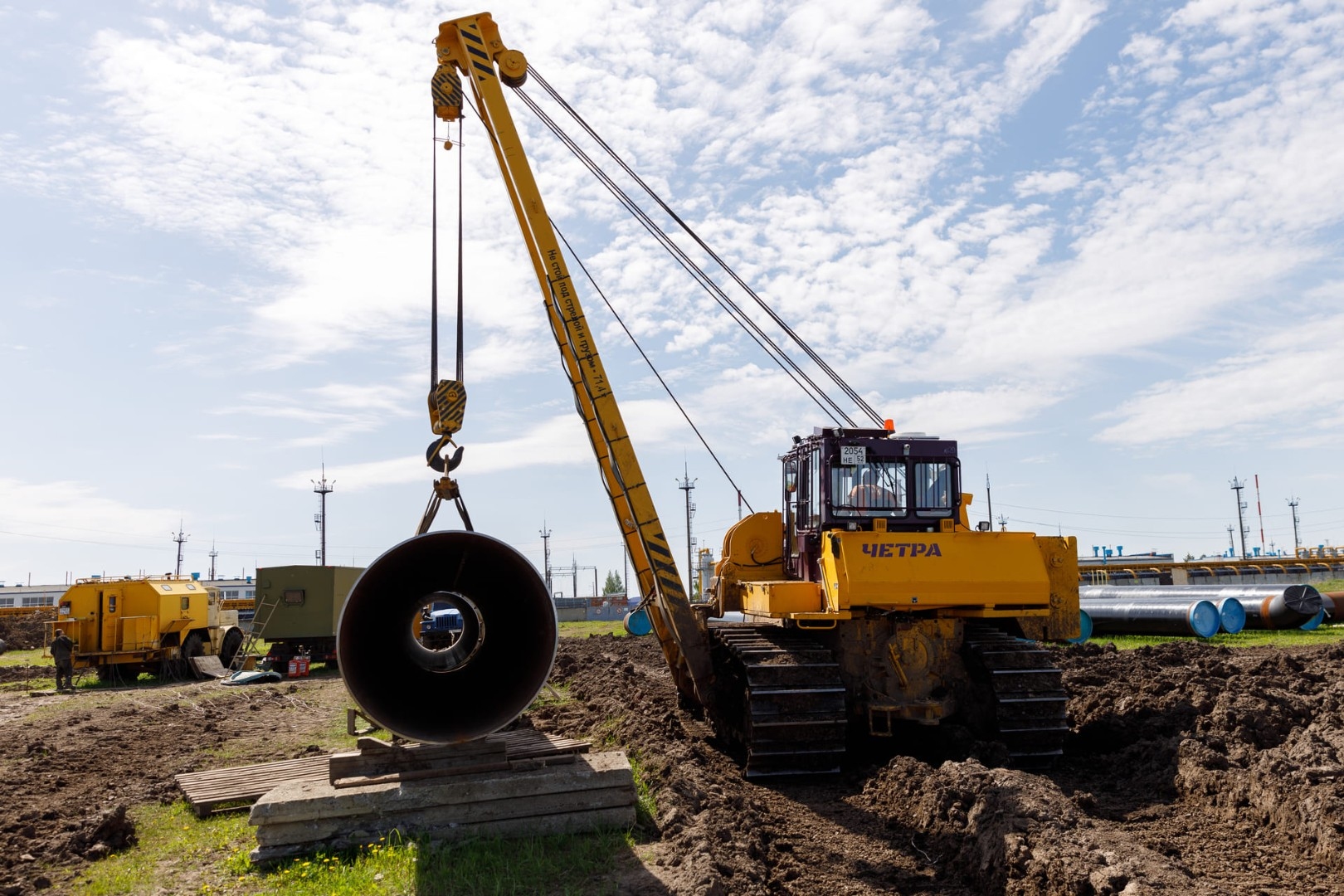

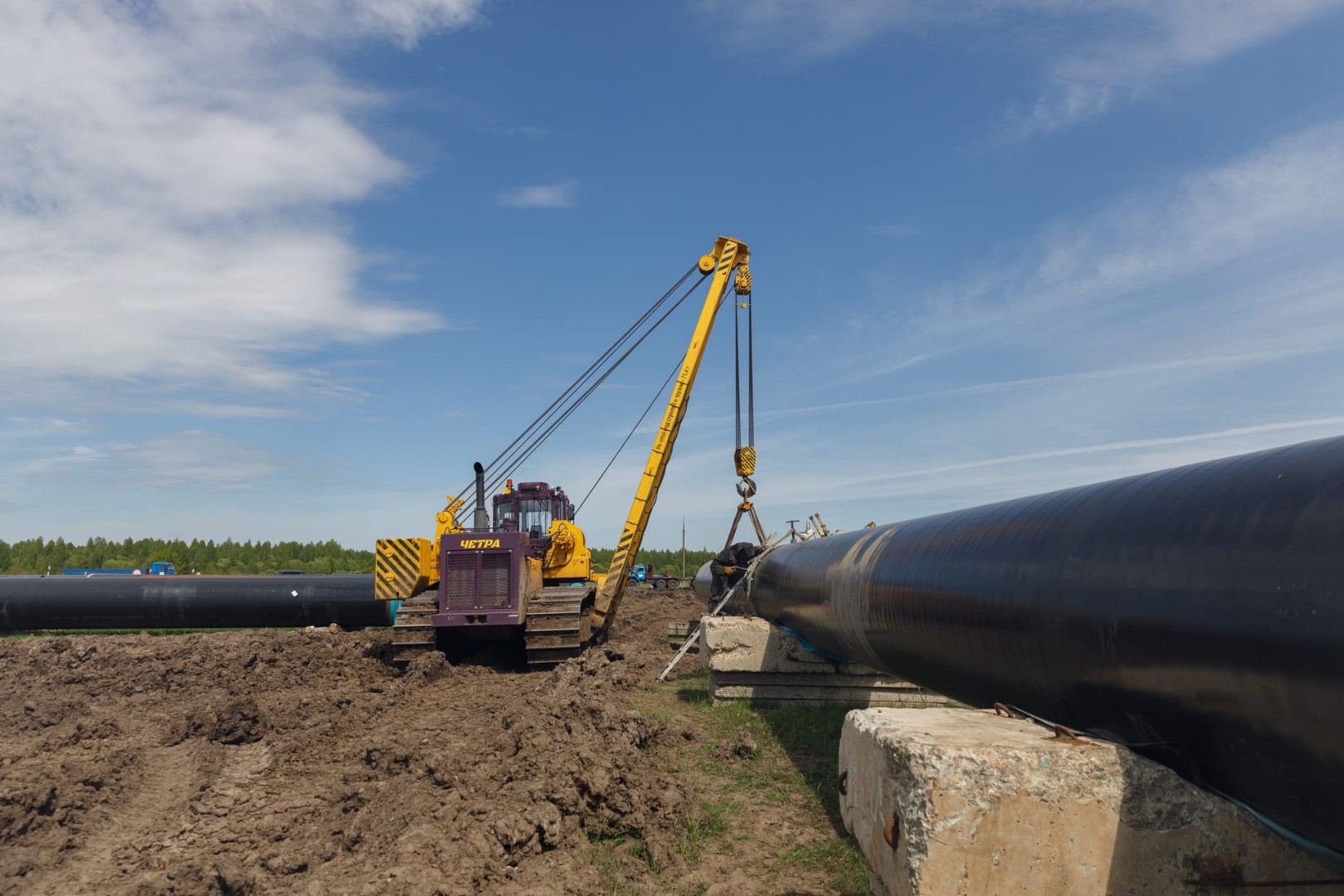

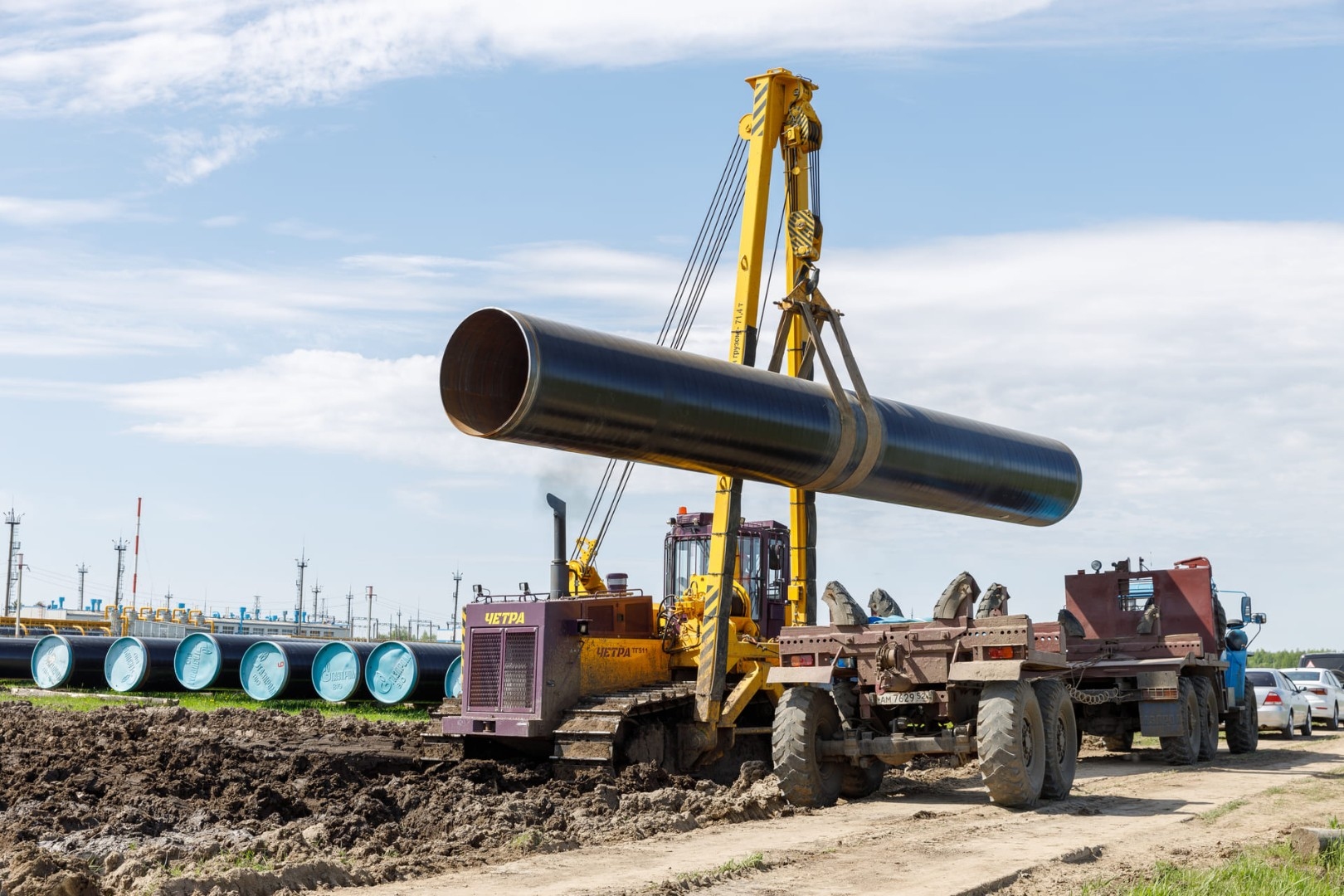

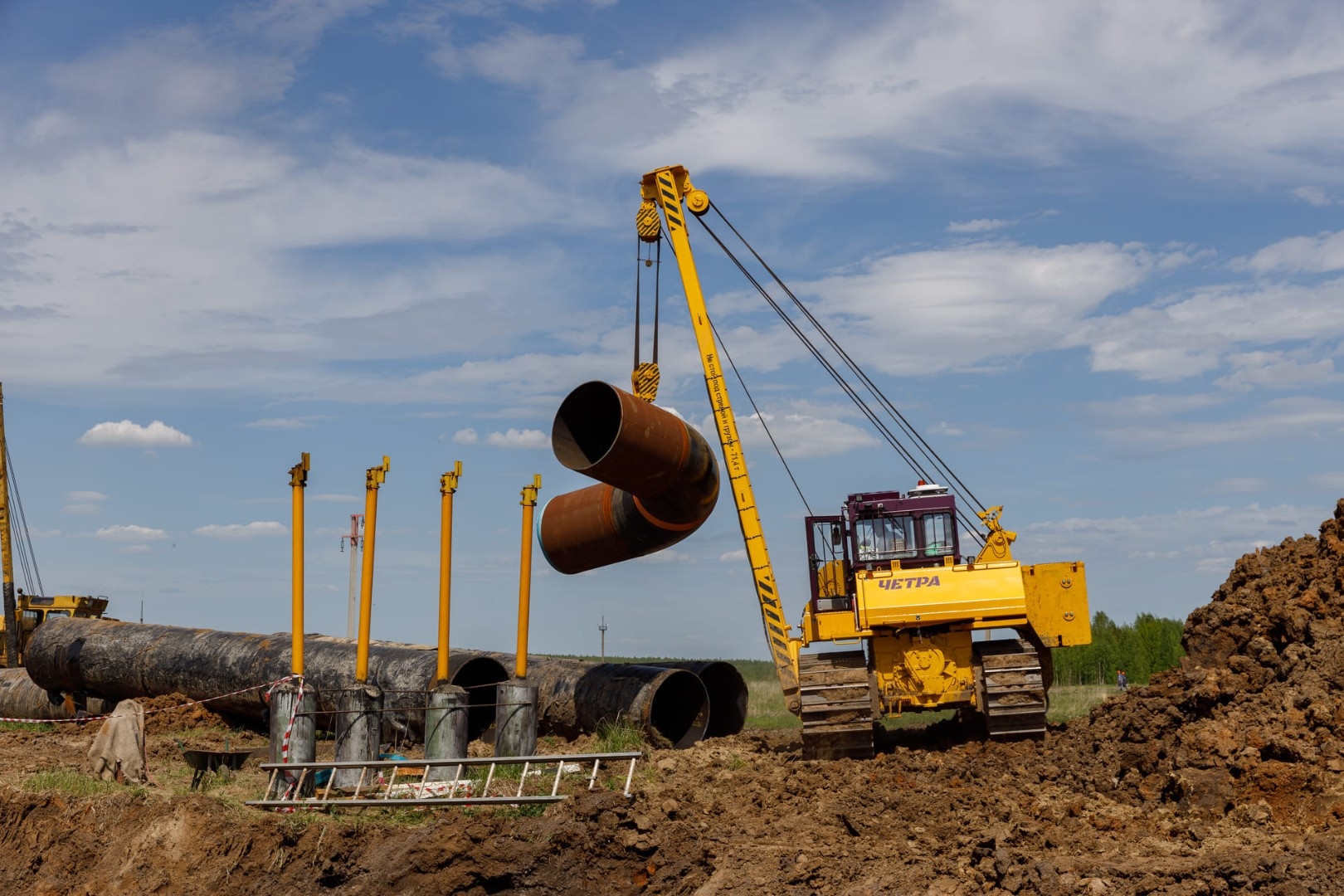

 Трубоукладчик ЧЕТРА ТГ511 - трубоукладчик для тех, кому нужна современная машина с максимальной грузоподъемностью. Может применяться для работы с трубами диаметром от 900 до 1420 мм. Управление машиной полностью электронное. Для управления грузоподъемным оборудованием и движением трубоукладчика применен электрогидравлический способ управления.

При разработке трансмиссии преследовались следующие цели: не превысить уровень достигнутых напряжений в деталях трансмиссии, обеспечить расчетную долговечность подшипников не менее 20 000 моточасов, максимально унифицировать трансмиссию с уже выпускаемыми, спроектировать узел таким образом, чтобы затем иметь возможность обратной унификации при модернизации серийно выпускаемых тракторов.

Машина оборудована гидромеханической трансмиссией с электрогидравлическим управлением. Все узлы трансмиссии имеют модульную конструкцию, позволяющую производить сборку, регулировку, обкатку узлов на стендах до установки на трактор.

Конструкция рамы спроектирована с учетом обеспечения необходимой несущей способности при многолетней эксплуатации агрегата с максимальной производительностью. На задней стенке моста имеется привалочная поверхность для крепления прицепного устройства.

Новые конструктивные особенности позволили по сравнению с предыдущими моделями значительно повысить ресурс ходовой системы и снизить трудоемкость технического обслуживания. Применена жесткая ходовая система с вынесенной вперед ведущего колеса осью крепления тележек. В передней части тележки соединены поперечной балкой, жестко закрепленной к раме трактора. Для расширения климатических зон использования трубоукладчика применено разъемное соединение модуля кабины с платформой рабочего места. Управление трактором и его системами полностью электронное. Установлена многофункциональная рукоятка управления движением трубоукладчика. В составе электрооборудования микропроцессорная комбинация приборов. Электрогидравлический способ управления грузоподъемным оборудованием. Новый аппарат безопасности ОНК-160. Есть даже «Черный ящик» для записи параметров работы грузоподъемного оборудования, аварийный люк.

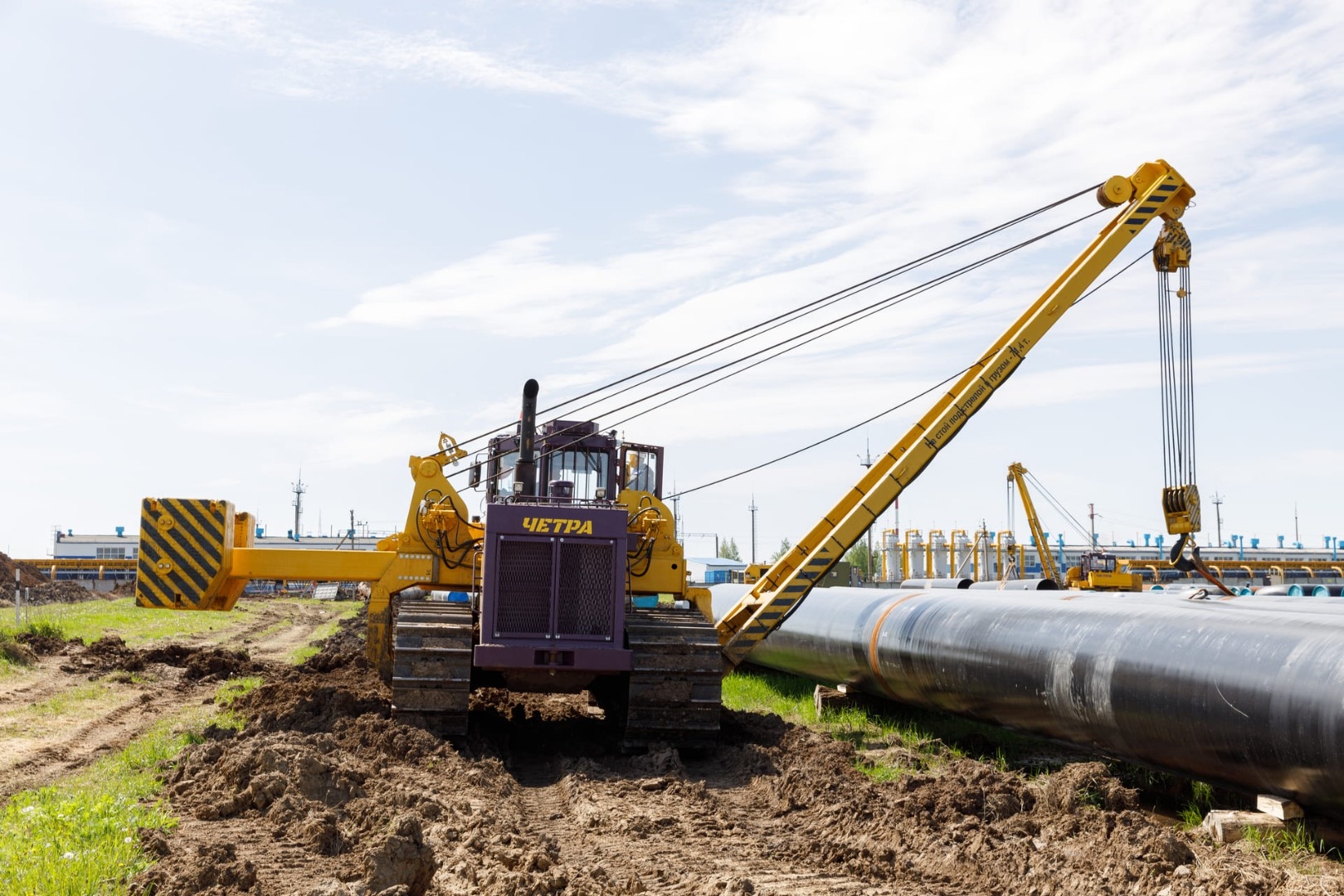

В новой модели применена принципиально новая конструктивная схема выдвижения противовеса, позволяющая обеспечить надежную жесткость всей системы трубоукладочного оборудования. Гидросистема привода лебедок и противовеса позволяет осуществлять следующие функции:

• независимую друг от друга работу стрелы и крюка, подъем, опускание, а также совмещение операций управления стрелой и крюком;
• бесступенчатое регулирование скорости стрелы и крюка в пределах одного из двух диапазонов скоростей;
• выдвижение и задвижение противовеса;
• управление тяговым агрегатом или г/цилиндром дополнительной опоры (в зависимости от комплектации).
• Гидросистема разработана совместно со специалистами фирмы “Bosch Rexroth”. Приводом лебёдки служит регулируемый гидромотор этой же известной и пользующейся уважением машиностроителей фирмы. Новая лебёдка конструктивно намного проще и надёжнее чем в предыдущих моделях.

Преимущества

• Реализованы решения по централизованной диагностике трансмиссии. Точки диагностики трансмиссии выведены в одно место для удобства доступа;
• Применение в радиаторной установке охладителей воздуха типа "воздух-воздух" и охладителей топлива повысило КПД двигателя, снизило уровень выброса вредных веществ в атмосферу;
• Установлены дополнительные топливные фильтры с функцией сепарации воды. Прозрачная крышка фильтров обеспечивает визуализацию индикацию срока службы фильтрующего элемента;
• Модульная конструкция всех узлов и систем;
• Применен сварно-литой корпус рамы (увеличена жесткость конструкции, протечки масла исключены);
• Опорные и поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа "двойной конус";
• Гидромеханическая трансмиссия с планетарной коробкой передач и двухступенчатой бортовой передачей;
• Кабины устанавливаются на гидроопоры, оснащены стеклопакетами, системой обеспечения микроклимата (кондиционеры и отопители), стеклоочистителями и омывателями, солнцезащитными шторами, аудиосистемами;
• Топливные баки большой вместимости, что уменьшает технологический простой техники;
• Установлена система мониторинга техники на базе ГЛОНАСС

Навесное оборудование

• Стрела стандартная - длина 8,9 м
• Опора стрелы
• Лебедка

Исполнение ходовой части       Ширина башмака гусеницы, мм

• Стандартная (левая /правая гусеница)       1000 / 800

Опционально устанавливаемое оборудование

• Система автоматического пожаротушения
• Система автоматической смазки
• Система видеообзора
• Автоматическая система управления горно-транспортным комплексом АСУ ГТК "Карьер"
• Искрогаситель
• Светодиодные фары
• Радиостанция
• Система быстрой заправки топливом

Все остальные опции по дополнительному заказу

Стандартная комплектация

• Двойной стеклопакет кабины
• Система спутникового мониторинга ГЛОНАСС/GPS
• Защитные решетки кабины
• Зависимый и независимый отопитель кабины
• Система предпускового подогрева двигателя
• Температурное исполнение -50С +40С
• Аудиосистема
• Автоматический звуковой сигнал заднего хода
• Звуковой сигнал переднего хода
• Боковые зеркала заднего вида
• Сиденье с микроподрессовыванием и пневмоподвеской
• Кондиционер
