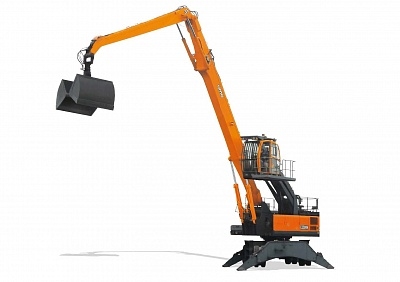

Экскаватор-перегружатель E350WH для погрузки/выгрузки металлического лома оснащен:
- Гидравликой производства Bosch Rexroth (Германия): гидрораспределитель, насосный агрегат, гидромотор хода.
- Двигателем BF 6M 1013 FC фирмы Deutz (Германия) с жидкостным охлаждением, системой непосредственного впрыска топлива и турбонаддувом, с промежуточным охлаждением наддувочного воздуха, соответствующим международным экологическим нормам Tier2. Соединение двигателя с насосным агрегатом произведено с помощью муфты Centaflex.
- Блоком радиаторов Rosati (Италия), объединяющим два контура охлаждения: охлаждающей жидкости двигателя и рабочей жидкости (гидравлическое масло).
- Мостами и КПП производства фирмы NAF (Германия).
- Комплексом защитных ограждений, включающих в себя дополнительный настил с ограждением и поручнями на механизме подъемакабины и ограждения, смонтированные по всему периметру капотной системы.
- Базовая комплектация предусматривает наличие проблескового маяка.
- Дополнительным противовесом и оригинальным компоновочным решением, позволяющим сохранить объем и грузоподъемность грейфера при увеличенном радиусе захвата.
- Системой гидропривода, выполненной по схеме LUDV фирмы Bosch Rexroth, обеспечивающей неограниченное количествосовмещений в рабочем цикле, высокую точность выполнения операций, минимальные потери мощности.
- Распределение потока с учетом приоритета поворотной системы обеспечивает оптимальные рабочие характеристики.
- Защитой гидроцилиндров откидных опор. На гидроцилиндрах стрелы, рукояти и подъема кабины установлены тормозные клапаны серии A-VBC итальянского производства с функциями:
- гидрозамка (запирание полостей гидроцилиндров и исключение «проседания» элементов рабочего оборудования и кабины);
- «анти-шокового» клапана (обеспечение плавного опускания рабочего оборудования и кабины, исключение разгона поддействием собственного веса, исключение разрыва потока в гидравлических магистралях);
- «аварийного клапана» (исключение падения рабочего оборудования и кабины в случае разрыва рукава высокого давления);
- клапана ограничения грузоподъемности.
- Предпусковым подогревателем двигателя Hydronic D10W (24В).
- Cистемой автоматической централизованной смазки АЦСС Lincoln.
- Капотной системой, обеспечивающей полный доступ ко всем узлам и агрегатам, что делает обслуживание удобным и быстрым.
- Эргономичным сиденьем оператора с подлокотниками, высокой спинкой. Имеет двухточечный ремень безопасности, съемный подголовник и оснащено подогревом.
Экскаватор отличается высокой надежностью, увеличенными интервалами между техническими обслуживаниями, топливной экономичностью.
Наименование технических показателей |
Ед. измерения |
E350WH |
Эксплуатационная масса |
т |
35,0** / 35,5 |
ДВИГАТЕЛЬ |
Модель двигателя |
Deutz BF 6M 1013 FC (Германия) |
Мощность двигателя |
кВт (л.с.) |
183 (245) при 2000 об/мин |
Номинальная частота вращения |
об/мин |
2000 |
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА |
Напряжение |
В |
24 |
Аккумуляторные батареи |
В |
2 x 12 |
Емкость аккумуляторной батареи |
Ач |
190 |
Генератор переменного тока |
В |
25 |
А
|
55 |
Стартер |
В |
24 |
кВт
|
4 |
ХОДОВАЯ ТЕЛЕЖКА |
Мосты, КПП |
NAF (Германия) |
Коробка передач |
Двухскоростная коробка передач без переключения передач под нагрузкой Карданная передача с двумя валами |
Тип ходовой рамы |
Аутригеры+аутригеры |
Дорожный просвет |
мм |
350 |
Скорость на 1-ой передаче |
км/ч |
4,2 |
Скорость на 2-ой передаче |
км/ч |
15 |
Тормозная система |
Многодисковые тормоза, работающие в масляной ванне с гидравлическим приводом |
Стояночный тормоз |
Встроенный в трансмиссию дисковый тормоз мокрого сцепления с пружинным включением и гидравлическим выключением |
Колеса |
Цельнолитые спаренные колеса переднего и заднего мостов |
Базовая комплектация |
Защитные кожуха гидроцилиндров аутригерных опор; Ящик-подножка для инструмента слева и дополнительная ступенька на гибкой подвеске справа |
ШИНЫ |
Стандартная комплектация |
Шина цельнолитая 12.00-20 c межколесной проставкой (сдвоенные) |
ПОВОРОТНАЯ ПЛАТФОРМА |
Частота вращения поворотной платформы |
об/мин |
7 |
Радиус поворота |
мм |
3350 |
Рабочий цикл |
сек |
18 |
Гидравлика |
Bosch Rexroth |
Гидросхема управления |
Схема LUDV фирмы Bosch Rexroth |
Количество совмещений операций в цикле |
Все |
Максимальная производительность насосной установки |
л/мин |
380+20+20 |
Максимальное рабочее давление |
бар |
350 |
Возможность установки дополнительной секции гидрораспределителя |
имеется |
Максимальный расход - контур рабочего оборудования |
л/мин |
380 |
РАБОЧИЕ ХАРАКТЕРИСТИКИ |
Тип рукояти
|
стандарт |
опция |
Длина рукояти |
м |
6,9 |
6 |
Стрела |
м |
9,9 |
8,4 |
Максимальная глубина копания |
м |
7,59 / 7,71* |
6,58 / 6,45 / 6,85* |
Максимальный радиус захвата на уровне стоянки |
м |
17,59 / 17,42* |
15,18 / 15,35 / 15,31* |
Максимальная высота выгрузки |
м |
15,09 / 14,97* |
12,89 / 13,01 / 12,61* |
Объем грейфера |
м3 |
0,8 для скрапа / 1,5*** |
1,0 для скрапа / 2,0*** |
Высота подъема кабины |
мм |
2685 |
2685 |
Высота подъема кабины (относительно земли до уровня глаз оператора) |
мм |
5905 |
5905 |
ГАБАРИТНЫЕ РАЗМЕРЫ |
Дорожное положение с разными рукоятями (рабочее оборудование лежит на уровне земли) |
м |
6,9 |
6 |
- длина |
мм |
14210 |
12710 |
- ширина |
мм |
3000 |
3000 |
- высота по кабине |
мм |
3575 |
3575 |
- высота по рабочему оборудованию (рукоять не демонтируется, демонтирован только сменный вид и защитная рамка сверху кабины) |
мм |
3420 |
3420 |
* в зависимости от параметров грейфера
** без установки магнитного генератора
*** для материалов с плотностью до 900 кг/м.куб.
